Цифровая лаборатория SenseDisc Basic

Встроенные датчики:

Акселерометр (3 оси), GPS, Термометр окружающей среды, Барометр.

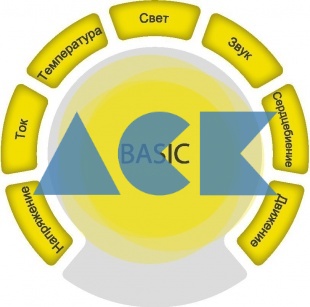

Съемные измерительные датчики:

Сила тока, Движение, Температура, Свет, Напряжение, Звук, Сердцебиение.

Датчик напряжения

Датчик напряжения используется для измерения электрической разности потенциалов на обоих концах электрического оборудования или схем. После того, как через схему проходит импульс, датчик напряжения получает возможность оценить параметр. Датчик может использоваться в цепи постоянного тока, а также в цепи переменного тока с низким напряжением.

Типичные эксперименты:

Замер вольт-амперной характеристики проводника.

Закон Ома.

Последовательно-параллельная схема сопротивления.

Феномен электромагнитной индукции.

Работа ЛС-генератора.·

Датчик силы тока

Датчик силы тока используется для измерения тока в электроцепи. Когда ток проходит через установленное в схеме сопротивление, он формирует небольшую разницу потенциалов на обоих концах схемы; после расширения схемы становится возможным точно измерить параметр в цепи постоянного тока или в цепи переменного тока с невысоким напряжением.

Замер электродинамического потенциала и внутреннего сопротивления батарейки.

Замер вольт-амперной характеристики небольшой лампы, диода, проводника.

Закон Ома.

Последовательно-параллельная схема сопротивления.

Датчик света

Датчики света построены с использованием кремниевого фотоэлемента в качестве сенсорного агента: он может трансформировать световую интенсивность в сигнал напряжения, сохраняя прямую пропорциональность.
Для этого датчика эффективный световой спектр составляет диапазон от 380 нм до 730 нм, что делает его идеальным по чувствительности датчиком для видимого света.

Типичные эксперименты:

Изучение соотношения интенсивности освещения и дистанции.

Изучение дифракции, помех и поляризации света.

Датчик температуры

В температурном датчике применяется электронный сенсор отрицательного температурного коэффициента (NTC) - когда температура окружающей среды меняется, сопротивление сенсора меняется соответствующим образом.
Обычно температурные приборы не нуждаются в калибровке нуля и обладают относительно высокой стабильностью показаний, таким образом, датчик особенно часто используют для измерений низких и средних температур.

Типичные эксперименты:

Естественное охлаждение воды.

Охлаждение испаряющейся жидкости.

Конвертация рабочей энергии во внутреннюю.

Изучение феномена термоэлектричества.

Эффект конвергенции выпуклой линзы.

Датчик уровня звука

Звуковой датчик не только замеряет силу звука (дБ) в пределах двух диапазонов, но также может использоваться для замеров формы звуковой волны (мВ) напрямую. Благодаря показателю частотной характеристики, датчик может замерять скорость звука и улавливать форму звуковой волны.

Типичные эксперименты:

Замер уровня интенсивности звука.

Замер уровня интенсивности шума окружающей среды.

Замер ускорения распространения звука в воздухе.

Синтез звуковой волны.

Резонанс звуковой волны.


Датчик частоты сердцебиения

Датчик частоты сердцебиения представляет собой экспериментальный прибор для определения частоты биения сердца человека. Простой и безопасный алгоритм использования позволяет в режиме реального времени получить данные по этому параметру функционирования человеческого тела.

Типичные эксперименты:

Измерение частоты сердцебиения.


Датчик движения

Датчик движения представляет собой звуковое оборудование, передающее ультразвуковой импульс и получающее его отражение от объекта, замеряя время Т, за которое высокочастотная звуковая волна проходит расстояние между сенсором и объектом.
Согласно законам распространения звука в воздухе, можно рассчитать дистанцию между объектом и датчиком по формуле d=V*T/2.

Типичные эксперименты:

Изучение простого гармонического движения.

Изучение вынужденных механических колебаний.

Изучение плавного линейного перемещения, а также перемещения по прямой.
