Габариты станка (длина, высота, ширина), мм, 1215х 605 х 500
Масса станка, кг, 150
Электрическое питание станка:
- Напряжение питания, В 220
- Частота, Гц 50
- Межцентровое расстояние, мм 600
Наибольший диаметр обрабатываемой заготовки:
- над станиной, мм 270
- над суппортом, мм 170
Наибольшее программируемое перемещение по оси X ,мм 200
Наибольшее программируемое перемещение по оси Z, мм 200
Полный диапазон скорости вращения шпинделя, об./мин.: 30 …. 2500
Мощность двигателя шпинделя, Вт,: 1,4
Способ регулирования скорости вращения шпинделя электронный
Крутящий момент, Нм 1
Количество позиций револьверной головки:
- поперечного инструмента 4 (под резцы 10х10 мм)
- осевого инструмента 4 (диаметр оправки 16 мм)
Объем бака для хранения СОЖ, л 19
Состав:
Токарный станок с ЧПУ DiSyS D6000-С ДС (с системой управления)
Блок управления станка с ЧПУ
Комплект шарико-винтовых передач для станка
Револьверная головка смены инструмента (8 –ми позиционная )
Защитная кабина станка со станцией подачи СОЖ
Подставка для станка с двумя дверцами с замком
Виброопора регулируемая (4 шт.)
Сборник лабораторных работ
Инструкция по эксплуатации
Паспорт
Дополнительное оборудование:
Набор приспособлений для токарного станка
Набор инструментов для токарного станка
Набор измерительного инструмента для станка
Интегрированный CAD/CAM комплекс "ADEM" ( локальный на 1 р/м)
Постпроцессор
Лабораторные работы:
Общее устройство токарного станка с ЧПУ
Принципы построения системы координат токарного станка с ЧПУ
Нулевые и исходный точки системы координат токарных станков с ЧПУ
Основы геометрических вычислений координат при токарной обработке на станках с ЧПУ
Технологические основы токарной обработки на станках с ЧПУ
Основные сведения о составе управляющей программы
Введение в программирование. Вспомогательные функции
Введение в программирование. Подготовительные функции. Программирование паузы и линейной интерполяции
Введение в программирование. Подготовительные функции программирования способа отсчета перемещений
Введение в программирование. Подготовительные функции программирования круговой интерполяции.
Введение в программирование. Подготовительные функции программирования изменения последовательности выполнения кадров
Введение в программирование. Подготовительные функции программирования перемещения в нулевые и исходный точки. Введение в программирование. Основы программирования технологических циклов.
Программное обеспечение . Меню главного экрана.
Знакомство с виртуальном пультом станка.
Ввод команд управления с пульта

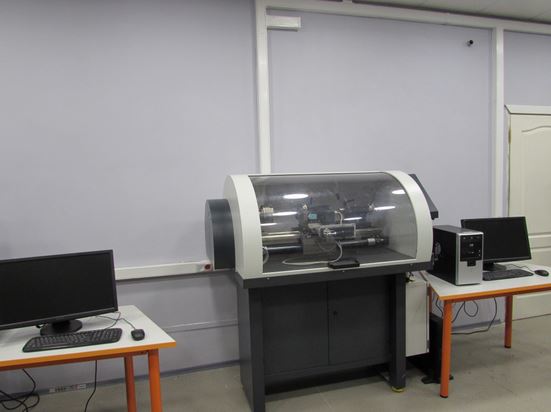

Учебный малогабаритный токарный станок с ЧПУ
Токарный станок с ЧПУ DiSyS D6000-С ДС допускает работу не только от ЧПУ, но и в качестве универсального станка, и имеет традиционную для универсальных токарных станков компоновку Токарный станок является станком с открытой системой ЧПУ, предназначенным для точения и нарезания резьбы изделий из дерева, пластиков и цветных металлов
Программное обеспечение управления станком полностью на русском языке
Область применения станка :
в промышленности, в условиях мелкосерийного производства
в учебном процессе, для изучения технологии обработки материалов резанием и основ систем управления и программирования на станках с ЧПУ
Наличие 8 позиционной револьверной головки у токарного станка позволяет обеспечить многократную смену инструмента в процессе изготовления сложных изделий за одну установку детали
Программное обеспечение реализует весь процесс проектирования и изготовления изделия - от разработки чертежа до составления управляющей программы для станка с ЧПУ в CNC-кодах и ее последующей загрузки для выполнения на станке.
Полное методическое обеспечение (лабораторный практикум, электронные плакаты, практикум по программному обеспечению).
Характеристики
| Тип | лабораторное оборудование |
